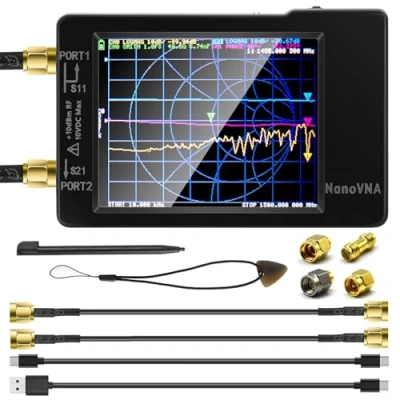

[Uppdaterad] AURSINC nanoVNA H vektor nätverksanalysator 10 KHz 1,5 GHz senaste HW versionen 3,6 MF HF VHF UHF antennanalysator för mätning av S parametrar, spänning, stående vågförhållande, fas

Uppgraderad NanoVNA-H HW3.7: AURSINC NanoVNA-H Vektornätverksanalysator är designad av HUGEN, är liten och bärbar. Med den senaste 3,6-versionen har den ett mätområde på 9 kHz - 1,5 GHz och en 2,8 tums LCD-pekskärm (320 x 240) med inbyggt 650 mAh-batteri. Ett ABS-hölje har lagts till, vilket är skyddande och dammtätt. Stöder tidsdomänanalysfunktion (TDR) Uppgraderad frekvensalgoritm Den uppgraderade frekvensalgoritmen kan använda den udda harmoniska förlängningen av si5351 för att stödja mätfrekvensen upp till 1,5 GHz. SI5351 direktutgång (50 kHz-300 MHz) ger > 70 dB dynamik. Det utökade 300–900 MHz-bandet levererar > 60 dB, 900 MHz–1,5 GHz-bandet > 40 dB dynamik Flera TX/RX-funktioner Standardfirmwarens huvudfunktion används för att mäta antennprestanda. Med TX/RX-metoden kan fullständiga S11 och S21-parametrar mätas. Manuell omkoppling av transceiverport krävs för att mäta S12/S22. CH0-utgångsnivån när den används är +0 dBm för mer exakta reflektionsmätningar PC-programvara för kontroll: Designad med en bekväm och enkel kontrollappliktion på PC (NanoVNASaver), kan du ladda ner Touchstone (SNP) filer för radiodesign och simuleringsprogramvara. Nydesignat kretskort, du kan ansluta Nanovna till en mobiltelefon med en typ-C till typ-C-kabel. Kompatibel med de flesta Android-telefoner och Windows-datorer BATERIDRIVEN Denna VNA fungerar på batteri eller USB-ström. Inbyggt 650 mAh batteri, kan fungera kontinuerligt i 2 timmar. Produktytan visar batteriförbrukning, vilket ger en tydlig förståelse för energistatusen. Inbyggd micro SD-port, stöder maximalt 32 GB minneskort (ingår inte) Paketlista: 1 x NanoVNA H Host (2,8 tums pekskärm), 1 x USB Type-C-datakabel, 2 x 30 cm SMA hane till hane RG174 RF-kabel, 1 x SMA enkel kalibreringssats, 1 x SMA honkontakt till honkontakt, 1 x USB Type-C-kabel, 1 x pekpinne, 1 x pekpenna. Obs: Vår Nanovna är endast kompatibel med låg hastighet och stöder SD-kort i SPI-läge för tillfället
