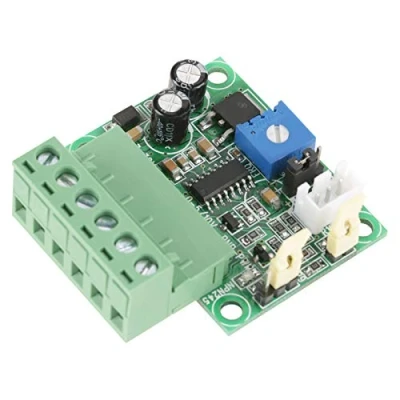

PWM Spänningsomvandlarmodul 0 5V/0 10V Analog inspänning till 100% signal 2KHz 20KHz 200mA

STANDARDFUNKTION --- Standardfunktionen omvandlar 0-10V till 0-100 % 2KHz PWM-SIGNAL; Utgångsfrekvensen kan justeras efter behov genom att justera potentiometern. PWM-signal och spänning kan vara direktförhållande (positiv fasutgång) eller inverterat förhållande (negativ fasutgång). 2KHZ-20KHZ --- Utsignalens PWM-signalfrekvens är justerbar inom 2KHZ-20KHZ. Det finns totalt 11 positioner, motsvarande 2KHZ, 4KHZ, 6KHZ, 8KHZ, maximalt 20KHZ, standardfrekvensen är 2KHZ för utsignalen PNPWM. , nivån kan bara vara 5V. Kan endast använda gemensam katodanslutning och ansluta till MCU etc PWM SIGNAL FREKVENSOMRÅDE --- Denna omvandlarmodul kan konvertera 0-5V eller 0-10V analog inspänning till 0-100 % PWM-signal. PWM-signalens frekvensområde är 2KHz-20KHz, det maximala är 20KHz och standardminimum vid 2kHz sorters PWM-signaler --- Det finns två typer av PWM-signaler: PNP PWM-utgång och NPN PWM-utgång: PNP PWM-utgång är endast 5V nivå, NPN PWM-utgång är 5V nivå V och 24V nivå. NPN PWM-signalutgång stöder anslutning av en gemensam katod och en gemensam anod, 5V och 24V i två nivåer. 24V utgångsnivå kräver 24V strömförsörjning ANVÄNDS FÖR --- Spännings-PWM-omvandlare används för PWM-motorhastighetskontrollgränssnittskrets, instrument AD-gränssnittskonvertering och andra applikationer som behöver konvertera spänning till PWM-signal
