LK Värmekretsfördelare RF 9

HemmaTema.se

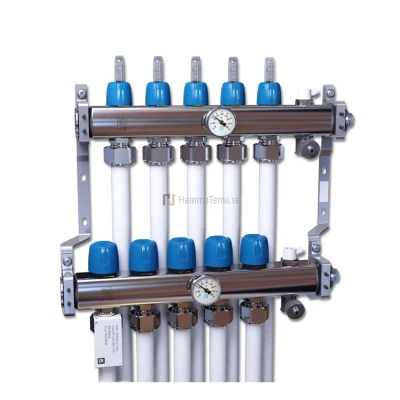

LK Värmekretsfördelare RF LK Värmekretsfördelare RF är tillverkad i rostfritt stål och finns i utförande från 2 till 12 st golvvärmekretsar. Värmekretsfördelaren levereras färdigmonterad på konsol. Fördelaren har termometrar på tillopp och retur, manuella avluftare samt påfyllnads/avtappningsventiler.  Den övre fördelarstammen märkt FLOW (tillopp) är försedd med flödesindikatorer graderade från 0,5-5 l/min samt injusteringsventiler för injustering av respektive kretsflöde. Flödesindikatorerna är tillverkade av temperatur- och slagtålig plast. Plasten är resistent mot frostskyddsmedel såsom glykol samt etanol med upp till 50% inblandning.  Den nedre fördelarstammen märkt RETURN (retur) har handmanöverdon för avstängning av respektive krets. Handmanöverdonen ersätts normalt med LK Ställdon.  Värmematning till fördelaren kan anslutas från vänster eller höger sida. Vid leverans är fördelaren klar för högeranslutning. Anslutning från vänster görs genom att flytta ändpropparna. Anslutningsdimension G25 inv gg. Bipackat finns märkbrickor för uppmärkning av respektive golvvärmekrets, montageinstruktion samt en skyddspåse vilken används för att skydda fördelaren från t.ex. betongstänk under byggtiden.  Värmekretsfördelaren kompletteras med: Två stycken kulventiler i rakt (RSK 241 75 50) eller vinklat utförande (RSK 241 79 58). I förekommande fall ersätts en kulventil med LK OptiFlow EVO II, se sortiment för LK Injusteringsventiler.  LK Anslutningskopplingar för aktuell rördim: PE-X/PAL rör i dim 16 (RSK 241 72 98) / PE-X rör i dim 12x2 (RSK 241 94 66 ) / PE-X rör i dim 20x2 (RSK 241 94 68).  Alternativt: LK Pressanslutningskoppling för rördim: PE-X/PAL rör i dim 16 (RSK 187 66 06) / PE-X rör i dim 20x2 (RSK 241 94 70).  Som tillbehör finns även LK Anslutningskopplingar för PE-X rör 8x1, PE-X/PAL rör 20x2,8 och för kopparrör 12x1,0 resp. 15x1,0.  Anslutningsdimensioner: Anslutning matningsledning, G25 inv  Anslutning golvvärmerör, G20 utv Eurocone  Mått: Fördelarens byggmått kan utläsas i artikeltabell nedan. Centrummått röranslutningar är 50 mm med 25 mm förskjutning mellan tillopp och retur. Tillkommande längdmått för tillbehör anges nedan. LK Kulventil Rak: 65 mm  LK Kulventil Vinkel: 70 mm  LK By-Pass RF: 15 mm  LK By-Pass Delta P RF: 155 mm  LK OptiFlow EVO II inkl rak övergångsnippel: 123 mm  LK OptiFlow EVO II inkl övergångsnippel i vinkel: 93 mm  LK Värmekretsfördelare RF

Proffsmagasinet

Golvvärmefördelare med yttergänga och innergänga, tillverkad i rostfritt stål. Fördelaren finns i modeller med 3-12 grupper.
