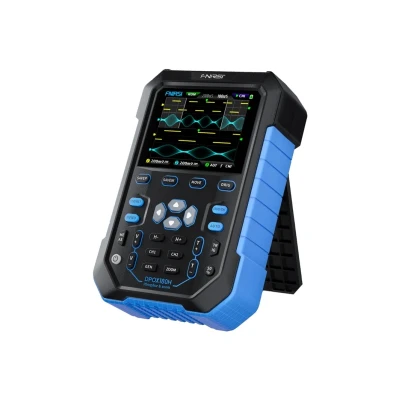

Digitalt oscilloskop FNIRSI DPOX180H 180 MHz 500 MSPS bärbart (svart)

Fnirsi Dpox180h Oscilloskop. FNIRSI DPOX180H 2-i-1 Handhållen Digital Fosforoscilloskop.FNIRSI DPOX180H är ett handhållen Digital Fosforoscilloskop (DPO) som kombinerar ett 180 MHz dual-channel oscilloskop, en 20 MHz DDS funktionsgenerator och avancerade signalanalysfunktioner.Den är utformad som ett kompakt, mobilt verktyg för service, verkstad och laboratoriearbete, och erbjuder hög funktionalitet i en enda enhet.180 MHz bandbredd och 500 MSPS - mätprecision.Oscilloskopet erbjuder 180 MHz (-3 dB) analog bandbredd och realtidssampling upp till 500 MSPS (250 MSPS vid drift med två kanaler).Detta möjliggör exakt reproduktion av snabba flanker, pulser och högfrekventa signaler, vilket är avgörande vid diagnos av moderna elektroniska system.Digital Fosfor-teknik - mer information i vågformen.Digital Fosfor-tekniken använder ljusstyrkeskala och färgtemperatur för att visualisera signalfrekvensen.Detta gör det enkelt att upptäcka jitter, brus, instabiliteter och sällsynta händelser som kan förbli osynliga i klassiska oscilloskop.50 000 wfms/s - ingen dödtid.Den höga uppdateringsfrekvensen på 50 000 vågformer per sekund minskar förvärvets dödtid avsevärt.Detta gör att du effektivt kan fånga kortvariga störningar och signalanomalier, vilket är särskilt viktigt vid analys av switchade nätaggregat och digitala bussar.Hårdvarubandbreddsgräns på 20 MHz och stabil trigger.Det inbyggda omkopplingsbara 20 MHz hårdvarubandpassfiltret minskar effektivt brus och harmoniska övertoner.Tillsammans med ett omfattande triggersystem (Auto/Normal/Single, stigande och fallande flank) och adaptiv triggerstabilisering säkerställer det en tydlig och stabil signalbild.FFT och X-Y-läge - frekvens- och relationsanalys.FFT-funktionen ger en snabb, kvalitativ förhandsgranskning av frekvensspektrumet för den testade signalen.Dessutom tillåter X-Y-läget med digital fosfor dig att analysera amplitud- och fasrelationer mellan två kanaler, t.ex. i form av Lissajous-figurer.Tidszoom och scroll-läge.Oscilloskopet erbjuder en ZOOM-tidsbas i intervallet 2×-1000×, vilket möjliggör exakt analys av utvalda vågformssegment.Scroll-läget möjliggör kontinuerlig observation av långsamt föränderliga signaler i realtid.20 MHz DDS-generator och klippfunktion.Den inbyggda 20 MHz DDS funktionsgeneratorn stöder 14 vågformstyper, med frekvensjustering i 1 Hz steg.Den unika klipputgångsfunktionen gör det möjligt att klippa ut ett fragment av den uppmätta vågformen och använda det som generatorns utsignal, med möjlighet att spara upp till 500 anpassade signaler.Datalagring, visning och export.Det interna 120 Mbit-minnet kan lagra upp till 250 vågformer och 90 skärmdumpar (BMP).Data kan visas direkt på enheten eller exporteras till en dator via USB, och firmware kan enkelt uppdateras.Mobilitet, säkerhet och enkel användning.Den 2.8-tums (320×240) färgade IPS-skärmen säkerställer god läsbarhet under alla förhållanden.Enheten är utrustad med automatisk konfiguration med en knapp, mätningar med markörer, ingångsskydd upp till 400 V, ett 3000 mAh Li-jonbatteri (upp till ca.4 timmars drift) och snabb 5 V / 2 A laddning.FNIRSI DPOX180H är ett mångsidigt och säkert verktyg för elektronikingenjörer, servicetekniker, studenter och krävande hobbyister. Tillverkare:FNIRSI.Modell:DPOX180H.Enhetstyp:Handhållen digital fosforoscilloskop (DPO).Antal kanaler:2.Analog bandbredd:180 MHz (-3 dB).Samplingsfrekvens:500 MSPS (1 kanal) / 250 MSPS (2 kanaler).Uppdateringsfrekvens:50 000 vågformer/s.Displayteknik:Digital Fosforoscilloskop (DPO).Spektrumanalys:FFT (Fast Fourier Transform).Driftlägen:Auto / Normal / Single.Triggning:Stigande flank / fallande flank.Hårdvarubandbreddsgräns:20 MHz (omkopplingsbar).X-Y-läge:Ja (med digital fosfor).Tidsbaszoom:2× - 1000×.Scroll-läge:Ja (rullning/scrollning).Signalgereator:DDS (Direct Digital Synthesis).Maximal generatorfrekvens:20 MHz.Generator vågformstyper:14 (sinus, fyrkant, triangel, sågtand, puls, multiton och andra).Generatorfrekvensjusteringsupplösning:1 Hz.Klippfunktion:Ja (klippning av vågformsfragment).Antal anpassade signaler:Upp till 500.Internminne:120 Mbit.Vågformsregistrering:Upp till 250 grupper.Skärmdumpsregistrering:Upp till 90 filer (BMP).Dataexport:USB.Firmwareuppdatering:Ja (via USB).Skärm:IPS LCD.Skärmdiagonal:2.8 tum.Skärmupplösning:320 × 240 px.Automatiska mätningar:Ja (enknapps AUTO).Manuella mätningar:Markörer.Ingångsskydd:Upp till 400 V (överspänningsskydd).Strömförsörjning:Li-jonbatteri.Batterikapacitet:3000 mAh.Batteritid:Upp till ca.4 timmar.Laddning:5 V / 2 A (snabb laddning).Automatisk avstängning:Ja (programmerbar, 5 min - 2 h). tradeinn Bricoinn
